Strain gauge dapat dijadikan sebagai sensor posisi. SG dalam operasinya memanfaatkan perubahan resistansi sehingganya dapat digunakan untuk mengukur perpindahan yang sangat kecil akibat pembengkokan (tensile stress) atau peregangan (tensile strain). Definisi elastisitas (ε) strain gauge adalah perbandingan perubahan panjang (ΔL) terhadap panjang semula (L) yaitu:
atau perbandingan perubahan resistansi (ΔR) terhadap resistansi semula (R) sama dengan faktor gage (Gf) dikali elastisitas starin gage (ε) :
Secara konstruksi SG terbuat dari bahan metal tipis (foil) yang diletakkan diatas kertas. Untuk proses pendeteksian SG ditempelkan dengan benda uji dengan dua cara yaitu:
1. Arah perapatan/peregangan dibuat sepanjang mungkin (axial)
2. Arah tegak lurus perapatan/peregangan dibuat sependek mungkin (lateral)

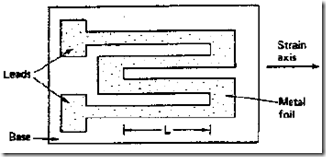

Gambar 3.24 Bentuk phisik strain gauge
Faktor gauge (Gf) merupakan tingkat elastisitas bahan metal dari SG.
• metal incompressible Gf = 2
• piezoresistif Gf =30
• piezoresistif sensor digunakan pada IC sensor tekanan
Untuk melakukan sensor pada benda uji maka rangkaian dan penempatan SG adalah
• disusun dalam rangkaian jembatan
• dua strain gauge digunakan berdekatan, satu untuk peregangan/perapatan , satu untuk kompensasi temperatur pada posisi yang tidak terpengaruh peregangan/ perapatan
• respons frekuensi ditentukan masa tempat strain gauge ditempatkan
Gambar 3.25 Pemasangan strain gauge: (a) rangkaian jembatan (b) gage1 dan gage 2 posisi 90 (c) gage 1 dan gage 2 posisi sejajar
