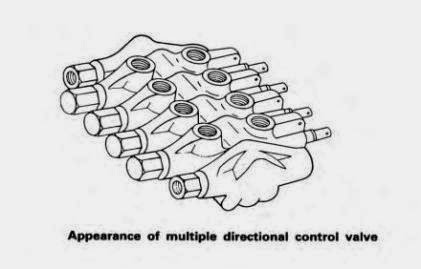

Jenis Katup Kontrol Multiple Directional

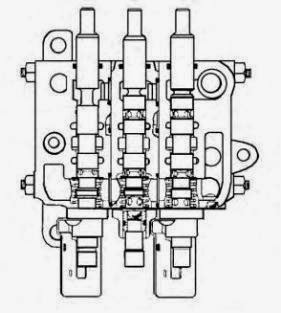

Gambar 4.92 Katup kontrol arah ganda/paralel

Rangkaian paralel
Rangkaian paralel adalah suatu rangkaian dimana port katup pengubah multiple tekanan dihubungkan secara paralel. Walaupun katup dapat dioperasikan secara simultan, namun aktuator tekanan beban yang lebih kecil yang akan pertama kali beroperasi karena oli mengalir ke dalam aktuator tekanan beban yang lebih kecil.

Oleh karena itu, apabila terjadi fluktuasi beban, maka aktuator yang tidak diharapkan bisa beroperasi. Selanjutnya, dalam hal ini, tekanan oli yang dibangkitkan oleh beban berat dapat mengalir kembali dan mengoperasikan aktuator, dan perlu diberikan check valve beban untuk menghindari insiden ini.

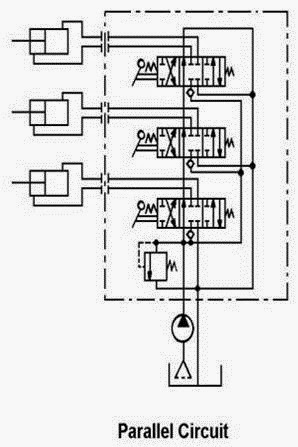

Gambar 4.93 Sirkuit parallel pada katup

Rangkaian tandem
Rangkaian tandem tidak dapat mengoperasikan aktuator multiple secara simultan. Bahkan apabila aktuator multiple dioperasikan secara simultan, karena oli yang mengalir mengoperasikan aktuator pada pompa ke arah upstream dan kembali ke tangki, maka aktuator pada pompa ke arah downstream tidak dapat beroperasi.

Apabila perlu mengoperasikan secara simultan dengan menggunakan semua alat, maka torak pipa yang ke arah upstream akan dirubah sedikit ke posisi netral dari posisi naik dan turun untuk mengalirkan oli ke torak pipa yang mengarah kebawah dan pada saat yang sama torak pipa ke hilir akan dipasang pada posisi naik dan turun. Sehingga kemungkinan dua silinder bisa beroperasi secara simultan.

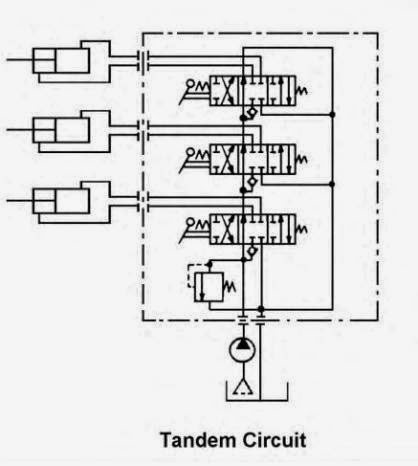

Gambar 4.94 Sirkuit tandem pada katup

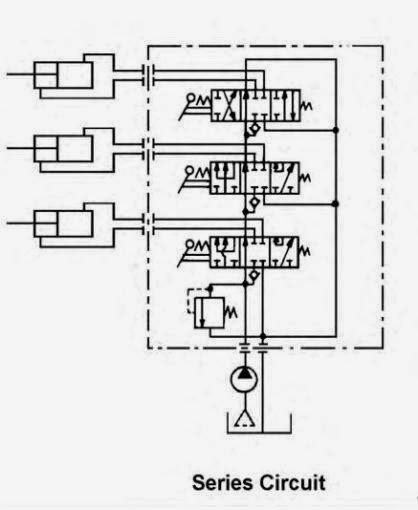

Rangkaian seri
Rangkaian seri adalah suatu rangkaian dimana oli pembalik dari aktuator upstream mengalir ke dalam port aktuator downstream pompa dan terus mengoperasikan aktuator ini. Oleh karena itu, memungkinkan untuk mengoperasikan lebih dari dua aktuator yang terlepas dari beban yang terpakai. Namun demikian, rangkaian ini tidak beroperasi kecuali jika total tekanan operasi pada operasi simultan tidak berada dibawah tekanan katup relif utama yang telah ditentukan.
