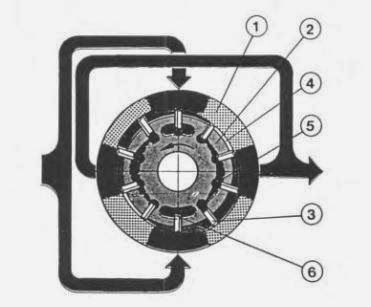

Pompa sudu terutama terdiri dari rumah, bubungan 1 dan rotor 2 dengan sudu-sudu 3. Bubungan 1 mempunyai permukaan gerak bagian dalam yang didisain dengan membuat eksentrisitas ganda. Rotor merupakan bagian penggerak. Sedangkan pada sekelilingnya dua sudu 3 (sudu ganda) yang dapat ditekan satu sama lain, ditempatkan pada alur-alur yang diatur secara radial.
Ketika rotor diputar, gaya sentrifugal dan tekanan sistem di belakang sudu akan menekan sudu yang bergerak radial keluar. Sudu-sudu tersebut dengan tepi luarnya terletak pada daerah gerakan dalam dari bubungan. Ruang-ruang (ruang ruang transport) dibentuk o!eh 2 pasang sudu, rotor. bubungan dan cakram-cakram pengontrol yang dirangkai pada sisi.
Pengisian (sisi isap) dan pengaliran (sisi tekan) fluida dilakukan dengan menggunakan cakram-cakram pengendali (tidak ditunjukkan). Untuk mermpermudah pengertian suplai luar dan pengaliran ditunjukkan dengan gambar 29. Untuk prosedur pengaliran rotor digerakkan sesuai panah. Dekat dengan jatur (atas dan bawah) sudu-sudu 4 masih terlalu kecil. Dengan putaran selanjutnya sudu-sudu akan terisi penuh dengan minyak. Ketika sudu-sudu sudah mencapai ukuran maksimum (Jarak terbesar dari ruang gerak dalam ke titik pusat rotor). maka dipisahkan dari sisi tekan dengan menggunakan cakram-cakram pengontrol. Kernudian dihubungkan dengan sisi yang bertekanan.
Sudu-sudu tersebut didorong ke dalam alur mengikuti bentuk kurva bubungan. Volume sudu sekali lagi berkurang. Sehingga fluida terdorong ke lubang tekan. Karena kurva bubungan mempunyai eksentrisitas ganda, maka setiap sudu akan mengalami dua kali proses pengaliran pada setiap putaran. Pada waktu yang sama dua ruang isap dan dua ruang tekanan terletak berlawanan, karena poros penggerak bebas beban secara hidrolik. Tekanan diterapkan ke belakang sudu 5. Dengan deniikian penyekatan yang lebih baik dapat dicapal selain bagian penyekat ganda
Walaupun demikian, karena geseran tidak dapat meningkat banyak, kedua sudu pada alur rotor mempunyai ruang yang terletak berlawanan.
