Sistem Proteksi

Gangguan yang sering terjadi adalah hubung singkat antar phasa atau antara fasa dengan tanah dan keduanya. Gangguan hubung singkat dapat menimbulkan arus besar yang dapat merusak peralatan sehingga diperlukan sistem pengamanan atau sistem proteksi. Arus yang mengalir ke trip coil (TC) adalah arus searah dari baterai aki. Baterai aki mempunyai peran penting pada sistem proteksi, sehingga dalam menjaga keandalan sistem proteksi baterai aki harus dipelihara dengan baik.

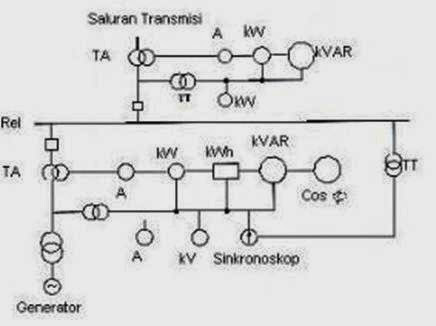

Gambar II.101 Diagram pengukuran pada generator dan pada saluran keluar

Keterangan
TA = Transformator Arus

Tf = Transformator Tegangan

A = Amperemeter

F = Frekuensimeter

Cos (f ) = Sudut (untuk faktor daya)

Sistem proteksi selain harus mengamankan peralatan instalasi terhadap gangguan, juga berfungsi melokalisir gangguan. Jika terjadi gangguan di suatu bagian instalasi, sistem proteksi hanya akan men-trip PMT yang berdekatan dengan gangguan dan tidak meluas.
