Pipa Venturi

Bentuk lain dari pengukuran aliran dengan beda tekanan adalah pipa venture. Pada pipa venture, pemercepat aliran fluida dilakukan dengan cara membentuk corong sehingga aliran masih dapat dijaga agar tetap laminar. Sensor tekana pertama (P₁) diletakkan pada sudut tekanan pertama dan sensor tekanan kedua diletakkan pada bagian yang plaing menjorok ke tengah. Pipa venturi biasa dipergunakan untuk mengukur aliran cairan. Keuntungan dari pipa venturi adalah:
1.Partikel padatan masih melewati alat ukur
2. Kapasitas aliran cukup besar
3. Pengukuran tekana lebih baik dibandingkan orifice plate.
4. Tahan terhadapa gesakan fluida.

Kerugiannya adalah:
1. Ukuiran menjadi lebih besar
2. Lebih mahal dari orifice plate
3. Beda tekanan yang ditimbulkan menjadi lebih kecil dari orifice plate.

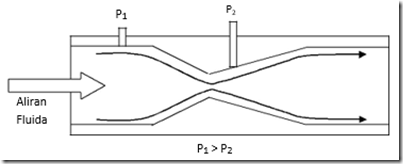

Gambar 3.61 Pipa Venturi

Flow Nozzle
Tipe Flow Nozzle menggunakan sebuah corong yang diletakkan diantara sambungan pipa sensor tekanan P₁ dibagian inlet dan P₂ dibagian outlet. Tekanan P₂ lebih kecil dibandingkan P₁. Sensor jenis ini memiliki keunggulan dibanding venture dan orifice plate yaitu:
1. Masih dapat melewatkan padatan
2. Kapasitas aliran cukup besar
3. Mudah dalam pemasangan
4. Tahan terhadap gesekan fluida
5. Beda tekanan yang diperoleh lebih besar daripada pipa venturi
6. Hasil beda tekanan cukup baik karena aliran masih laminer

Gambar 3.62 Flow Nozzle
