Pompa Sentrifugal

Menurut jumlah aliran yang masuk, pompa sentrifugal diklasifikasikan menjadi pompa satu aliran masuk dan dua aliran masuk. Pompa hisapan tunggal banyak dipakai karena konstruksinya sederhana. Permasalahan pada pompa ini yaitu gaya aksial yang timbul dari sisi hisap, dapat di atasi dengan menambah ruang pengimbang, sehingga tidak perlu lagi menggunakan bantalan aksial yang besar. Untuk pompa dua aliran masuk banyak dipakai pada pompa berukuran besar atau sedang.

Konstruksi pompa ini terdiri dua impeller saling membelakangi dan zat cair masuk dari kedua sisi impeler, dengan konstruksi seperti itu, permasalahan gaya aksial tidak muncul karena saling mengimbangi. Debit zat cair ke luar dua kali dari debit zat cair yang masuk lewat dua sisi impeler. Pompa jenis ini juga dapat beropersi pada putaran yang tinggi. Untuk aliran masuk yang lebih dari dua, prinsip kerjanya sama dengan yang dua aliran masuk.

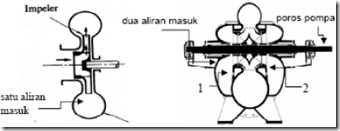

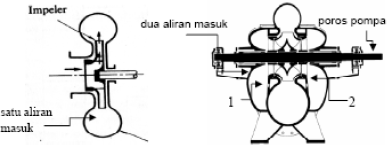

Gambar 3.56 Klasifikasi pompa berdasarkan jumlah aliran masuk

Gambar 3.57 Pompa satu tingkat

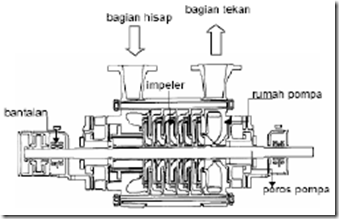

Gambar 3.58 Pompa banyak tingkat ( multistage)

Berdasar dari posisi poros, pompa dibedakan menjadi dua yaitu pompa horizontal dan vertikal Pompa poros horizontal mempunyai poros dengan posisi mendatar. sedangkan pompa poros tegak mempunyai poros dengan posisi tegak. Pompa aliran axial dan campuran banyak dibuat dengan poros tegak. Rumah pompa dipasang dengan ditopang pada lantai oleh pipa yang menyalurkan zat cair ke luar pompa. Posisi poros pompa adalah tegak dan dipasang sepanjang sumbu pipa air ke luar dan disambungkan dengan motor penggerak pada lantai.

Poros ditopang oleh beberapa bantalan, sehingga kokoh dan biasanya diselubungi pipa selubung yang berfungsi untuk saluran minyak pelumas. Pompa poros tegak berdasar posisi pompanya ada dua macam yaitu pompa sumuran kering dan sumuran basah. Sumuran kering pompa dipasang di luar tadah hisap, sedangkan sumuran basah sebaliknya.
Gambar 3.59 Pompa horizontal
