Sensor Induktif dan Elektromagnet

Sensor induktif memanfaatkan perubahan induktansi
• sebagai akibat pergerakan inti feromagnetik dalam koil
• akibat bahan feromagnetik yang mendekat

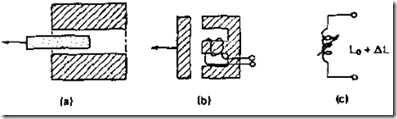

Gambar 3.26 Sensor posisi: (a) Inti bergeser datar (b) Inti I bergser berputar (c) Rangkaian variable induktansi

Rangkaian pembaca perubahan induktansi
• dua induktor disusun dalam rangkaian jembatan, satu sebagai dummy
• tegangan bias jembatan berupa sinyal ac
• perubahan induktasi dikonversikan secara linier menjadi perubahan tegangan

KL = sensistivitas induktansi terhadap posisi

• output tegangan ac diubah menjadi dc atau dibaca menggunakan detektor fasa

Gambar 3.27 Rangkaian uji sensor posisi induktif

Sensor elektromagnetik memanfatkan terbangkitkannya gaya emf oleh pada koil yang mengalami perubahan medan magnit
• output tegangan sebanding dengan kecepatan perubahan posisi koil terhadap sumber magnit

• perubahan medan magnit diperoleh dengan pergerakan sumber medan magnit atau pergerakan koilnya (seperti pada mikrofon dan loudspeaker)

Gambar 3.28 Pemakaian sensor posisi: (a) pada microphone, (b) pada loudspeaker
