Sensor Tekanan ( Presure Sensor )

• Transduser tekanan dan gaya (load cell
– terdiri dari bahan elastis dan sensor perpindahan (displacement)
– besaran ukur (i) strain atau (ii) displacement
– pengelompokan: tipe absolute gauge dan diferensial

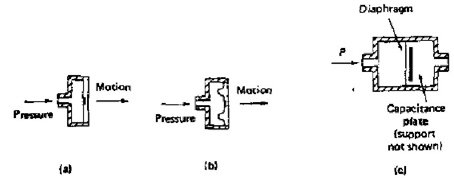

Gambar 3.51 Sensor tekanan diafragma: (a)diafragma tipe datar, (b) diafragma bergelombang, (c) media kapasistansi

• sensor tekanan dengan diafragma reliable, sukar dibuat, reproducible
– besaran ukur strain dengan strain gauge atau displacement dengan kapasitansi
– pengukuran dengan kapasitansi dalam rangkaian jembatan sangat sensitif dan mahal
– Penempatan dan rangkaian sensor

• rangkaian jembatan untuk kompensasi temperatur
• resistor sensitif temperatur baik dalam jembatan maupun pada regulator tegangan

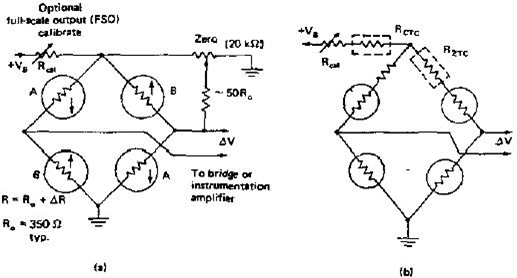

Gambar 3.52 Rangkaian uji sensor tekanan strain gauge: (a) rangakaian jembatan tanpa kompensator, (b) rangakaian jembatan dengan kompensator
