Sistem Pengontrolan Proses
Istilah sistem kontrol otomatis didefinisikan sebagai sistem kontrol yang mempunyai umpan balik dengan acuan masukan atau keluaran yang dikehendaki dapat konstan atau berubah secara perlahan dengan berjalannya waktu, mempunyai tugas utama yaitu menjaga keluaran sebenamya berada pada nilai yang dikehendaki dengan adanya gangguan.
Ada banyak contoh sistem kontrol otomatis, beberapa di antaranya adalah kontrol suhu ruangan mobil secara otomatis, pengatur otomatis tegangan pada plant daya listrik dengan adanya variasi beban daya listrik, kontrol otomatis tekanan dan suhu dari proses kimiawi dan kontrol suhu secara otomatis di ruangan.
Gambar 2.2 Blok Diagram Sistem Kontrol Loop Terbuka
Istilah sistem pengontrolan proses (process control system) merupakan sistem kontrol secara otomatis dengan keluaran berupa besaran seperti temperatur, tekanan, aliran, tinggi muka cairan atau pH disebut sistem pengontrolan proses. Pengontrolan proses secara luas digunakan di industri. Pengontrolan dengan program seperti pengontrolan temperatur tungku pemanas dengan temperatur tungku dikontrol sesuai instruksi yang telah diprogram terlebih dahulu seringkali digunakan pada sistem seperti itu.

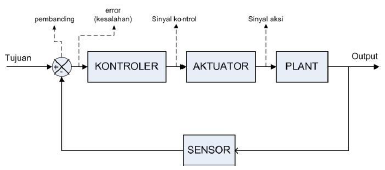

Gambar 2.3 Blok Diagram Sistem Kontrol Loop Tertutup
Sebagai contoh, program yang harus diatur terlebih dahulu dapat berupa instruksi untuk menaikkan temperature tungku sampai harga tertentu yang lain selama selang waktu tertentu yang lain pula. Pada pengontrolan dengan program seperti itu, titik setel diubah sesuai dengan jadwal waktu yang telah ditentukan. Kontroler (pengontrol) kemudian berfungsi untuk menjaga temperatur tungku agar mendekati titik setel yang berubah.
Harus diperhatikan bahwa sebagian besar sistem pengontrolan proses servo mekanisme sebagai bagian yang terpadu. Istilah sistem kontrol loop tertutup seringkali disebut sebagai sistem kontrol umpan balik. Secara praktis dan seringkali istilah kontrol umpan balik dan kontrol loop tertutup dapat saling dipertukarkan penggunaannya.
Pada sistem kontrol loop tertutup, sinyal kesalahan yang bekerja, yaitu perbedaan antara sinyal masukan sinyal umpan balik (yang mungkin sinyal keluarannya sendiri atau fungsi dari sinyal keluaran dan turunannya), disajikan ke kontroler sedemikian rupa untuk mengurangi kesalahan dan membawa keluaran sistem ke nilai yang dikehendaki. Istilah control loop tertutup selalu berarti penggunaan aksi kontrol umpan balik untuk mengurangi kesalahan sistem.
Istilah sistem kontrol loop terbuka dapat didefinisikan sebagai suatu sistem yang keluarannya tidak mempunyai pengaruh terhadap aksi kontrol disebut sistem kontrol loop terbuka. Dengan kata lain, sistem kontrol loop terbuka keluarannya tidak dapat digunakan sebagai perbandingan umpan balik dengan masukan. Suatu contoh sederhana adalah mesin cuci. Perendaman, pencucian, dan pembilasan dalam mesin cuci dilakukan atas basis waktu. Mesin ini tidak mengukur sinyal keluaran yaitu tingkat kebersihan pakaian.
Sistem Servo
Istilah Sistem Servo atau sistem servomekanisme didefinisikan sebagai suatu sistem kontrol berumpan-balik dengan keluaran berupa posisi, kecepatan, atau percepatan mekanik. Oleh karena itu, istilah servomekanisme dan sistem pengontrolan posisi (atau kecepatan atau percepatan) adalah sinonim. Servomekanisme banyak digunakan dalam industri modern. Contoh dari sistem servo mekanisme ini adalah operasi mesin alat bantu yang otomatis secara menyeluruh atau lengkap, bersamasama dengan instruksi yang diprogram, dapat dicapai dengan penggunaan sistem servo.
Perlu diperhatikan bahwa sistem kontrol, yang keluarannya (seperti misalnya posisi pesawat terbang di angkasa pada suatu sistem pendaratan otomatis) perlu mengikuti jalan di angkasa yang telah ditentukan, dinamakan sistem servo juga. Contoh lainnya termasuk sistem kontrol lengan-robot, di mana lengan robot harus mengikuti jalan tertentu di ruangan yang telah ditentukan, dan sistem pendaratan otomatis pesawat udara, dengan pesawat udara harus mengikuti jalan di angkasa yang telah ditentukan.
