– berupa pasangan motor-generator: resolver dan transmiter digunakan untuk mengukur sudut pada sebuah gerakan rotasi
– kumparan stator sebagai penerima ditempatkan pada sudut yang berbeda
• 3 stator: syncho
• 2 stator: resolver
– versi linier (inductosyn) perbedaan sudut 90 derajat diperoleh dengan perbedaan 1/4 gulungan

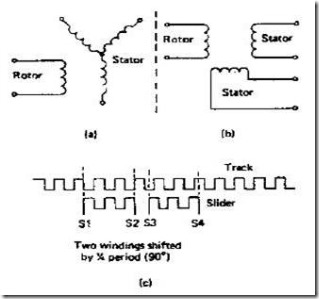

Gambar 3.40 Konstruksi Resolver – Inductosyn dan sinyal yang dihasilkan
Detektor Proximity
– (a) saklar reed yang memanfatkan saklar yang terhubung atau terlepas berdasarkan medan magnet
– (b) RF-lost akibat adanya bahan metal yang menyerap medan magnet (frekuensi 40-200 kHz) yang mengakibatkan detector RF turun akibat pembebanan rangkaian resonansi LC pada osilator
– (c) Detector kapasitansi mengamati perubahan kapasitansi oleh bahan nonkonduktor
– (d) pancaran cahaya terfokus

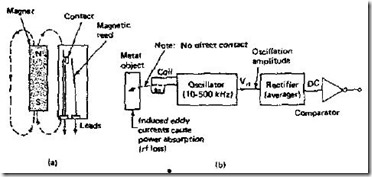

Gambar 3.41 Beberapa sensor proximity
