Bahan- bahan Strain Gauge

Berbagai jenis bahan tahanan telah dikembangkan untuk pemakaian dalam Gauge Gauge kawat dan foil, seperti:
a. Constantan adalah paduan (alloy) tembaga-nikel dengan koefisien temperatur rendah. Biasanya Constantan ditemukan dalam Gauge yang digunakan untuk strain dinamik, dimana perubahan level strain tidak melebihi ± 1500 μcm/cm. Batas temperatur kerja adalah dari 10 oC sampai 200oC.

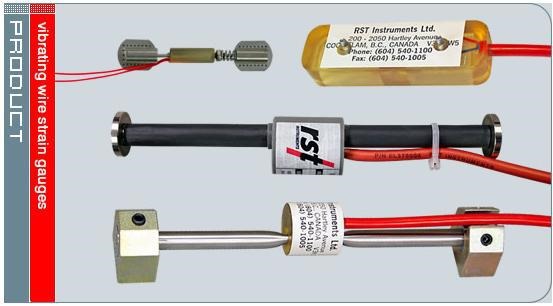

clip_image001

b. Nichrome V adalah paduan nikel-chrome yang digunakan untuk pengukuran strain statik sampai 375 oC. dengan kompensasi temperatur, paduan ini dapat digunakan untuk pengukuran static sampai 650 oC dan pengukuran dinamik sampai 1000 oC.

c. Dynaloy adalah paduan nikel-besi dengan Faktor Gauge yang rendah dan ketahanan yang tinggi terhadap kelelahan. Bahan ini digunakan untuk pengukuran strain dinamik bila sensitivitas temperatur yang tinggi dapat di tolerir.

d. Stabiloy adalah paduan nikel-chrome yang dimodifikasi dengan rangkuman kompensasi temperatur yang lebar. Gauge ini memikiki stabilitas yang sangat baik dan temperatur cryogenic sampai sekitar 350 oC dan ketahanan yang baik tehadap kelelahan.

e. Paduan-paduan platina tungsten memberikan stabillitas yang sangat baik dan ketahanan yang tinggi terhadap kelelahan pada temperatur tinggi. Gauge s ini disarankan untuk pengukuran uji static sampai 700 oC dan pengukuran dinamik 850 oC. .

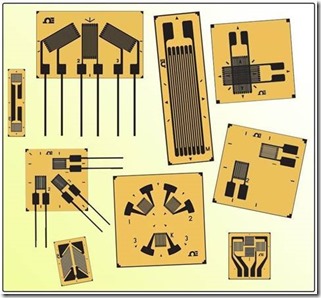

Beberapa Jenis Strain Gauge
clip_image009
