Simulasi Menggunakan Software Proteus ISIS

Pada saat kita melakukan percobaan mikrokontroler terkadang kita mengalami beberapa kendala baik di programnya atau di hardwarenya, maka akan terdapat dua kemungkinan masalah :
1. Hardware yang tidak berfungsi, atau
2. Program yang di buat salah

3. Perpaduan keduanya

Untuk mengatasi hal tersebut, kita harus melokalisir manakah yang salah dari sistem mikrokontroler kita apakah program ataukah perangkat kerasnya ?. Untuk melihat programnya benar atau tidak, kita sudah membuatnya di software MIDE, pada saat di build jika tidak ada error berarti program yang kita buat sudah benar, kemudian di compile ke hexa. Karena itulah sebelum kita mendownload program kedalam mikrokontroler maka alangkah baiknya kita simulasikan terlebih dahulu.

Salah satu software simulasi yang akan diperkenalkan adalah software Proteus ISIS. Kelebihan software ini kita dapat menggambar rangkaian dan mensimulasikannya.

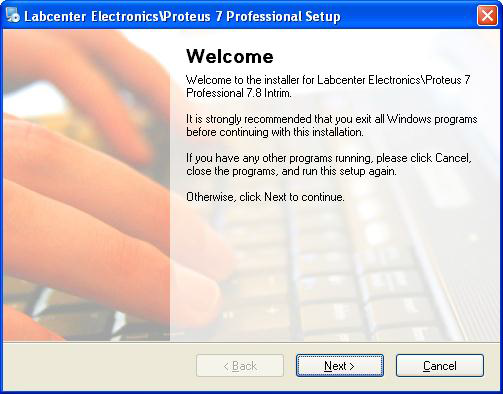

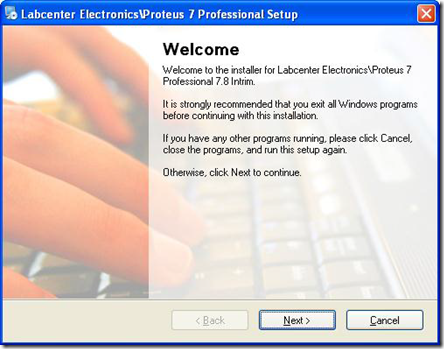

Gambar 39 tampilan ISIS 7 pada saat akan di install

 satu perangkat lunak simulasi yang digunakan adalah PROTEUS ISIS 7 Profesional. Berikut tampilan awalnya

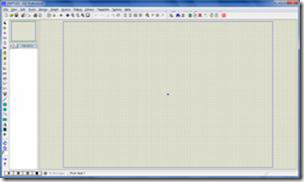

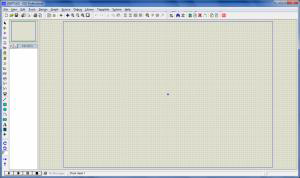

Gambar 40 tampilan awal ISIS 7 l

 Dapat di pilih di Component mode sepert gambar 1.40.

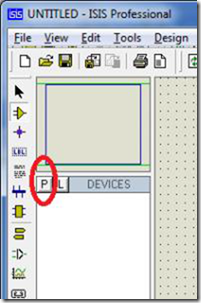

Gambar 41 tampilan Tool Box ISIS 7

 Kemudian pilih komponen yang akan digunakan, lihat gambar. Pada toolbox sebelah kiri, pilih Component mode kemudian klik tombol yang berisi huruf P Untuk mengaktifkan Pick Device. Pick Device adalah box dialog untuk memilih komponen yang akan kita gunakan.


Gambar 42 Tampilan memilih komponen

 Contoh: akan membuat gambar rangkaian mikrokontroler dengan display led Komponen yang dipilih adalah : 8031, AT89C51, led red,resistor.


Gambar 43 Tampilan daftar komponen yang akan dirangkai.

 Tampilan setelah dirangkai dengan beberapa led

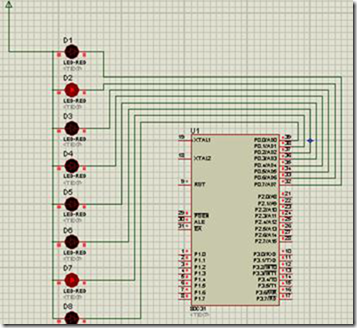

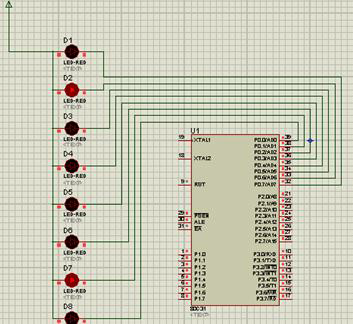

Gambar 44 tampilan rangkaian mikrokontroler dengan output led.

 Jika kita memerlukan sumber /power dan ground maka perhatikan toolbar di sebelah kiri ditandai dengan panah merah.

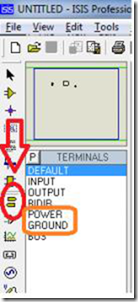

Gambar 45 tampilan daftar power dan ground
