Pada nilai arus beban tertentu sesuai kalibrasi relai, kontak C menutup, arus mengalir kekumparan piringan (induksi) A sehingga piringan berputar menggerakkan pal D dan menutup kontak E sehingga trip coil (IC) mendapat arus dan mentrip PMT.
Waktu tunda relai dilakukan dengan menyetel jarak antara pal D dengan kontak E. Pada nilai arus tertentu yang relatif besar, sesuai kalibrasi, kumparan IT menutup kontaknya dan TC langsung bekerja men-trip PMT (relai bekerja secara instantaneous). Kontak manual trip digunakan untuk men trip PMT secara manual, tidak melalui relai.
Alat pendeteksi gangguan berupa relai. Relai memberi perintah kepada trip coil, yaitu kumparan yang apabila bekerja akan menggerakkan pembukaan pemutusan tenaga (men-trip PMT) membebaskan tegangan dari bagian instalasi yang terganggu dan arus gangguan hubung singkat yang terjadi dapat merusak peralatan telah dihilangkan.

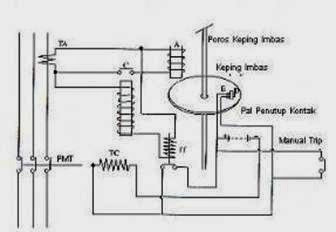

Gambar II.102 Bagan rangkaian listrik untuk sistem proteksi
Keterangan
A = Kumparan Iinduksi;
TA = Transformator arus;
B = Elektromagnet untuk menutup kontak C
C = Kontak penutup rangkaian kumparan induksi;
D = Pal penutup kontak yang terletak pada keping induksi, berputar bersama keping induksi;
E = Kontak-kontak yang ditutup oleh Pol D
TC = Trip Coil yang menjatuhkan PMT
IT = Instantaneous Trip
A = Kumparan Iinduksi;
TA = Transformator arus;
B = Elektromagnet untuk menutup kontak C
C = Kontak penutup rangkaian kumparan induksi;
D = Pal penutup kontak yang terletak pada keping induksi, berputar bersama keping induksi;
E = Kontak-kontak yang ditutup oleh Pol D
TC = Trip Coil yang menjatuhkan PMT
IT = Instantaneous Trip
