A. Kapasitor Kertas
Terdiri dari lembaran kertas tipis, dicelupkan kedalam minyak atau cairan lilin yang fungsinya untuk mencegah terhisapnya udara lembab dan juga untuk memperbaiki atau memperbesar kekuatan dielektrikum, kemudian kertas tersebut dilapisi dengan lembaran aluminium tipis.

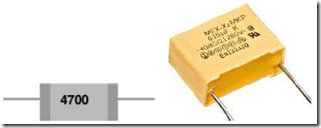

Gambar 5.2. Kapasitor kertas
Kontak pada lembaran logam aluminium cukup dibuat dengan cara menyolder pada carikan logam (tab) yang menghasilkan rancangan lembaran dalam keadaan tertanam, atau dengan memperpanjang lembaran tersebut pada setiap ujungnya. Pada jenis lembaran yang diperpanjang, sambungan pada ujung dibuat dengan menyolder sebuah tutup ujung pada lembaran yang menonjol. Tahap akhir, kapasitor tersebut ditutup rapat dalam sebuah kaleng logam, atau dikemas dalam lapisan damar.
Kapasitor-kapasitor dari jenis lembaran logam mempunyai kecendurungan nilai kapasitansinya menjadi lebih besar karena lembaran-lembaran itu sendiri mempunyai ketebalan tertentu berkisar 5m dan kertasnya mempunyai tebal sekitar 10m. Secara fisik, kapasitor-kapasitor yang lebih kecil dibuat dengan memberi logam pada dielektrikum dengan cara mengedapkan aluminium pada kertas yang bersangkutan. Kapasitor-kapasitor yang dilapisi logam mempunyai bagian tepi yang bebas logam, sehingga memungkinkan dibuatkan sambungan-sambungan pada ujungnya.
Keuntungan lain dari jenis yang dilapisi logam adalah bahwa jenis ini mempunyai sifat yang disebut “penyembuhan sendiri”. Bila dielektrikum mengalami kerusakan pada sati tempat tertentu suatu hal, seperti panas yang ditimbulkan oleh bunga api, maka dia akan segera dapat menguapkan lapisan logam yang tipis disekitar kerusakan, dan hai ini dapat menghindari terjadinya hubung singkat. Sedangkan untuk kapasitor-kapasitor jenis lembaran logam apabila mengalami kerusakan di dalam dielektrikum, maka dia tidak terdapat sifat sifat penyembuhan diri dan malah semakin memperparah kerusakan dielektrikumnya akibat percikan bunga api hubung singkat.
Keuntungan jenis bahan lembaran logam bila dibandingkan dengan laisan logam adalah bahwa lembaran logam dapat membuat disipasi daya lebih besar, dan mempunyai karakteristik pulsa dan beban lebih yang lebih baik.
B. Film Plastik
Kapasitor-kapasitor jenis ini mempunyai konstruksi phisik yang serupa dengan kapasitor jenis kertas, dan jenis lembaran logam maupun jenis lapisan logam. Bedanya pada jenis lembaran logam, beberapa film tipis yang terbuat dari bahan plastik diselingi kertas aluminium dan dengan mesin digulung menjadi sebuah kumparan. Kemudian kumparan tersebut dilengkapi dengan tutup-tutup ujung dan dibungkus damar atau jenis pernis sebagai isolasi.
Gambar 5.3. Contoh konstruksi kapasitor film plastik
Kapasitor-kapasitor jenis film polistiren atau lembaran logam merupakan kapasitor-kapasitor plastik yang pertama diproduksi dan dapat memberikan stabilitas yang baik sekali, dengan resistansi isolasi dielektrikum yang tinggi, serta koefisien suhunya yang rendah. Kapasitor jenis ini dapat diproduksi dengan toleransi yang cukup kecil, akan tetapi dengan bentuk phisik yang agak besar karena lapisan logam pada film polistiren tidak mungkin dapat dilakukan akibat titik leburnya yang agak rendah. Kapasitor dielektrikum plastik yang banyak digunakan dalam rangkaian- rangkaian elektronik untuk penerapan yang tidak kritis adalah jenis polistiren yang diberi logam. Dan kapasitor-kapasitor jenis ini lebih umum disebut sebagai jenis polister.
