a. Mengukur Kapasitor
Kapasitor adalah komponen elektronik yang dirancang untuk dapat menyimpan dan membuang Tegangan Arus Listrik Searah (Direct Current Voltage/DCV). Kapasitor terbagi dalam dua jenis. Pertama, kapasitor yang memiliki kutub positip (+) dan negatip (-). Dalam teknik elektronika disebut kapasitor polar (polarised capacitor). Kedua, kapasitor yang tidak memiliki kutub positip (+) dan negatip (-). Disebut kapasitor non polar (unpolarised capacitor).
Hal penting yang perlu diperhatikan dalam mengukur kapasitor polar adalah ;
A. Kabel penyidik (probes) positip (+) yang berwarna merah diletakkan pada kaki kapasitor yang bertanda positip (+).
B. Kabel penyidik (probes) negatip (-) yang berwarna hitam diletakkan pada kaki kapasitor yang bertanda negatip (-).
C. Saklar jangkauan ukur pada posisi Ω, batas ukur (range) berada pada posisi x1, x10 atau kΩ, sesuai kebutuhan.
D. Untuk kapasitor non polar (unpolarised) kedua kabel penyidik (probes) dapat diletakkan secara sembarang (acak) ke kaki kapasitor. Lihat gambar 15.

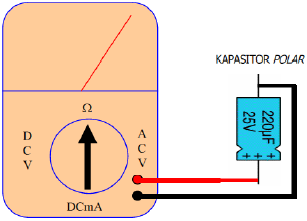

Gambar 15. Mengukur Kapasitor
b. Mengukur Dioda
Dioda adalah komponen elektronik yang memiliki dua elektroda yaitu; (1) Anoda (a), dan (2) Katoda (k). Mengikuti anak panah pada simbol dioda (gambar 21), arus listrik mengalir hanya satu arah yaitu dari Anoda ke Katoda. Arus listrik tidak akan mengalir dari Katoda ke Anoda. Hal yang perlu diingat ketika mengukur dioda dengan Multimeter adalah :
Gambar 21. Simbol Dioda
A. Kabel penyidik (probes) warna merah (+) diletakkan pada kaki Anoda, kabel penyidik (probes) warna hitam (-) diletakkan pada kaki Katoda.
B. Saklar jangkauan ukur pada posisi Ohm (Ω) dan batas ukur (range) pada posisi x1, x10, atau x1kΩ, sesuai kebutuhan. Lihat gambar 22.
Gambar 22. Pengukuran Dioda
