Automatic Sampling Component

Probe
 Lokasi probe
– Derah pengambilan contoh dianjurkan pada 1/3 penampang pipa (gambar 3)
– Probe terbuka menghadap arah aliran dan diletakkan pada daerah dimana hasil pengadukan cukup memadai

– Bila digunakan vertical piping loop, lokasi probe setelah belokan ketiga dari elbow 90 dengan jarak maksimum 3x diameter pipa dari bengkokan atas dan tidak lebih dekat dari ½ diameter pipa dari belokan terakhir (gambar 4)

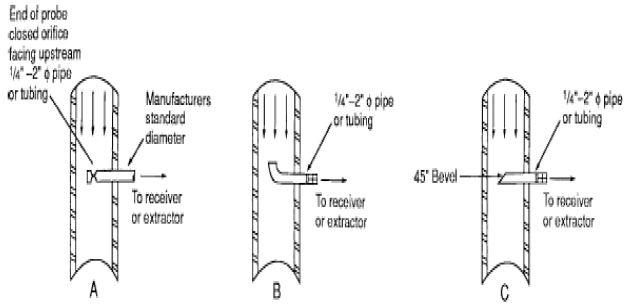

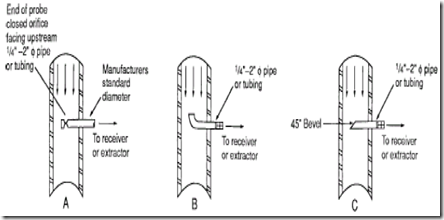

 Desain Probe
Desain mekanis untuk probe harus cocok dengan kondisi operasi dari pipa dan cairan yang akan disampling.

Automatic Sampling

– Extractor
Suatu automatic sample extractor adalah suatu alat yang meng-ekstrak contoh (grab) dari aliran medium. Ekstraktor bisa berupa atau bukan berupa bagian integral dari probe.
– Controller
Suatu sample controller adalah suatu peralatan yang mengatur beroperasinya sample extractor.


Primary Sample Receiver

Sample Receiver / Container diperlukan untuk menjaga dan mempertahankan komposisi contoh dalam bentuk cairan. Dikenal 2 jenis receiver yaitu stationary receiver dan portable receiver, yang keduanya dapat didisain pada volume tetap maupun volume yang bervariasi. Bila loss of vapor akan berpengaruh nyata terhadap analisis contoh, penggunaan receiver type volume varibel harus dipertimbangkan. Konstruksi material harus sesuai dengan minyak yang disampling.
– Stationary Receiver (gambar 6)
– Portable Receiver (gambar 7), pada umunya ringan, dengan sistem koneksi yang mudah dan mudah diangkut. Ukuran receiver seperti pada tabel 1

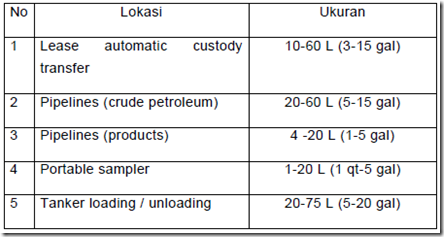

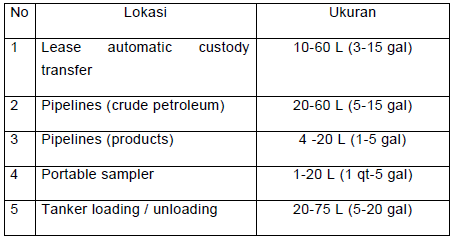

Tabel 1 : Ukuran Receiver
