Linier Variable Differential Transformer (LVDT)

– memanfaatkan perubahan induksi magnit dari kumparan primer ke dua kumparan sekunder
– dalam keadaan setimbang, inti magnet terletak ditengah dan kedua kumparan sekunder menerima fluks yang sama
– dalam keadaan tidak setimbang, fluks pada satu kumparan naik dan yang lainnya turun
– tegangan yang dihasilkan pada sekunder sebading dengan perubahan posisi inti magnetic

– hubungan linier bila inti masih disekitar posisi kesetimbangan

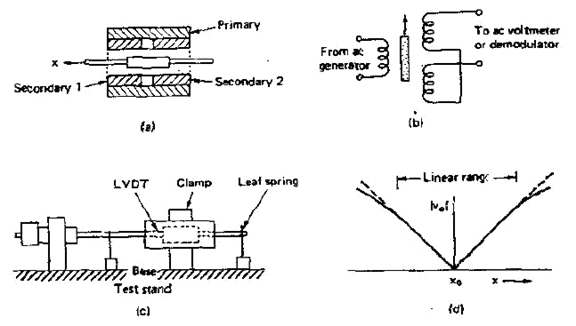

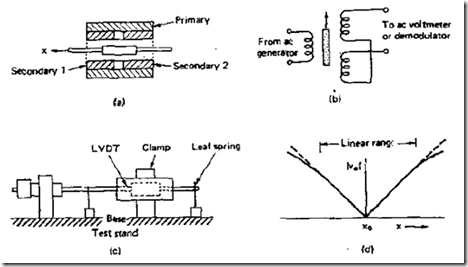

Gambar 3.29 LVDT sebagai sensor posisi: (a) konstruksi LVDT, (b) Rangakaian listrik, (c) rangkaia uji LVDT, (d) Karakteristik LVDT

– rangkaian detektor sensitif fasa pembaca perpindahan dengan LVDT
clip_image002

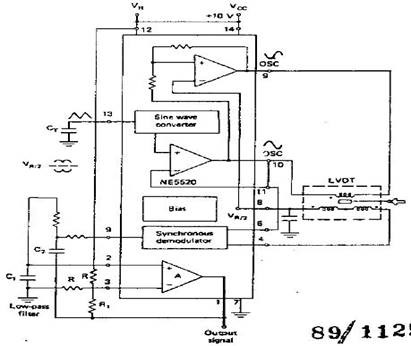

Gambar 3.30 Rangkain uji elektronik LVDT
