Prosedur Manual Pipeline Sampling Minyak

1. Bottle Sampling :
– prosedur ini dapat digunakan untuk sampling terhadap fuel dengan RVP 105 kPa(16 psia) atau kurang dalam tangki mobil, tangki timbun, tangki kapal dan tongkang

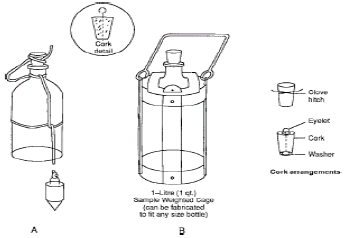

– sistem peralatan yang dianjurkan seperti terlihat pada gambar 3, dianjurkan diameter tutup botol 19 mm (3/4 in)
– Prosedur :

a. All-level sample:
Turunkan botol bertutup dan berpemberat (gambar 3) sedekat mungkin dengan draw-off level, kemudian buka penutupnya dan naikkan botol tersebut dengan kecepatan sedemikian sehingga saat muncul dari cairan telah terisi 70-85% kapasitas botol.

b. Running Sample :
Turunkan botol berpemberat dengan kecepatan tetap sampai sedekat mungkin dengan bottom dari sambunganoutlet dan secepatnya tarik ke atas botol tersebut sehingga saat keluar dari cairan telah terisi 70 – 80 % kapasitas botol. Catatan : Running atau all-level sample tidak perlu representatif karena volume tangki tidak proporsional terhadap kedalaman dan karena operator tidak dapat menaikkan botol dengan kecepatan sesuai yang diperlukan.

c. Upper sample, middle sample, dan lower sample
Turunkan botol bertutup dan berpemberat sampai pada kedalaman yang sesuai. Pada batas yang dipilih, bukalah tutup botol dan biarkan sampai botol terisi penuh yang ditandai sudah tidak nampak gelembung udara Bila telah penuh tarik keatas, tuangkan sejumlah kecil (15-30% isi botol) kemudian secepatnya ditutup

d. Top sample

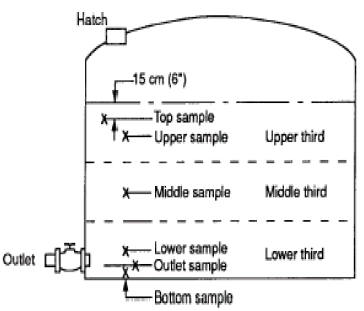

Dapatkan sample ini (gambar 2)dengan cara sama seperti pada upper sample tetapi pada 150 mm (6 in) dibawah permukaan atas isi tanki

e. Handling
– botol sample setelah ditutup diberi label dan dikirim ke laboratorium dalam botol sampling aslinya.
– sample secepatnya didinginkan.


2. Tap Sampling

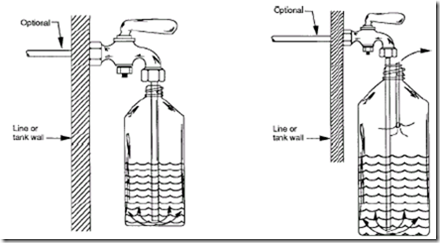

Prosedur tap sampling dapat digunakan untuk pengambilan contoh cair dengan VP 105 kPa (16 psia) atau lebih rendah dalam tanki yang dilengkapi dengan tap sampling atau line. Prosedur ini dianjurkan untuk bahan mudah menguap yang ada dalam tanki jenis baloon-roof, breather, spheroids, flootingroof tank dan lain-lain. Pemasangan tap sampling seperti pada gambar 4


Peralatan :
– tank tap, dipasang paling sedikit 3 buah pada level yang bervariasi dengan pipa standar ¼ in dan valve yang cocok.

– Tube, digunakan delivery tube untuk menghindari terjadinya kontaminasi produk saat disampling, dengan panjang yang sesuai sampai menyentuh dasar wadah contoh.
– Tube chiller assembling, bila pendingin sampling digunakan maka tubing yang berbentuk coil dimasukkan dalam ice-bath untuk mendinginkan fuel yang akan dialirkan ke dalam wadah contoh
– Wadah contoh, digunakan botol gelas yang bersih dan kering dengan ukuran yang sesuai, atau dapat juga berupa wadah dari logam
Prosedur :
– sebelum contoh dialirkan, bilas sample tap dan tube kurang lebih tiga kali.
– Sampling untuk RVP, maka wadah harus didinginkan sampai suhu sama dengan suhu material dalam tangki, atau sampai 00C (320F)
– Isi dan kosongkan wadah contoh sebanyak tiga kali
– Alirkan upper, middle, dan lower sample secara langsung dari masing-masing tap setelah dilakukan pembilasan
– Tutup dan beri label secepatnya dan kirim ke laboratorium.
