Pengukuran Tegangan

Seperti pada pengukuran arus, pengukuran tegangan listrik dengan voltmeter juga memiliki keterbatasan, tahanan dalam meter Rm membatasi kemampuan batas ukur tegangan. Menaikkan batas ukur tegangan dilakukan dengan memasang tahanan ser Rs pada meter dasar. Tahanan seri Rs akan dialiri arus sebesar Is, arus yang melalui meter Rm sebesar Im.

Desain Voltmeter
Bila sebuah meter D’Arsonval ditambah dengan sebuah tahanan seri yang berfungsi sebagai tahanan pengali maka akan mengubah gerakan d’Arsonval menjadi sebuah voltmeter arus searah, seperti yang diperlihatkan pada gambar 6.25.
Gambar 6.25 Rangkaian Dasar Voltmeter Arus searah

Tahanan pengali Rs membatasi arus ke kumparan putar (Rm) agar tidak melebihi arus skala penuh Idp . Sebuah voltmeter arus searah mengukur beda potensial antara dua titik dalam sebuah rangkaian arus searah dan dengan demikian dihubungkan paralel terhadap sebuah sumber tegangan atau komponen rangkaian. Batas ukur voltmeter ( V ) yang dibentuk dari meter d’Arsonval ini tergantung pada besarnya nilai tahanan pengali Rs yang diformulasikan sebagai berikut,
Rs = ( V / Im ) – Rm

Contoh, bila meter dasar yang digunakan mempunyai data sebagai berikut, Rm = 100 ohm dan arus simpangan penuh Idp = 1 mA. Meter tersebut akan dijadikan sebuah voltmeter dengan batas ukur tegangan searah V = 10 volt, maka nilai tahanan pengalinya adalah Rs = 9900 ohm.
Gambar 6.26 Voltmeter Standard Multi Batas Ukur

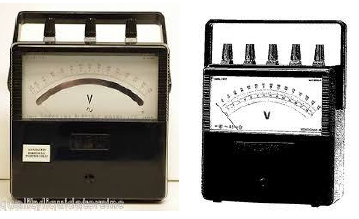

Gambar 6.27 Voltmeter Panel

Bila voltmeter arus searah tersebut ditambah dengan sebuah rangkaian penyearah (rectifier) yang mengubah arus bolak-balik menjadi arus searah, maka meter tersebut dapat digunakan untuk mengukur tegangan bolak-balik. Jadi masalah pengukuran arus bolak-balik diperoleh dengan menggunakan sebuah rangkaian penyearah baik secara half wave hanya menggunakan satu buah diode penyearah maupun full wafe dengan menggunakan empat diode dalam rangkaian jembatan. Gambar 6.28 memperlihatkan skematik voltmeter arus bolak-balik yang menggunakan sebuah diode

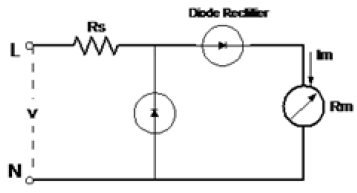

Gambar 6.28 Skematik Voltmeter Arus Bolak-Balik
