Pompa ini terdiri dari satu atau lebih sudu-sudu yang dilengkapi dengan sudu-sudu pada poros yang berputar dan diselubungi chasing. Fluida diisap pompa melalui sisi isap, akibat berputarnya sudu-sudu yang menghasilkan tekanan vakum. Pada sisi isap selanjutnya fluida yang telah terisap kemudian terlempar ke luar sudu-sudu akibat gaya sentrifugal yang dimiliki oleh fluida.
Gambar 53. Pompa Sentrifugal dengan Isapan Ujung
Klasifikasi Pompa Sentrifugal
a. Pompa Volut
Aliran yang keluar dari sudu-sudu pompa volut ditampung dalam volut, yang selanjutnya akan dialirkan memalui nozzle untuk keluar.

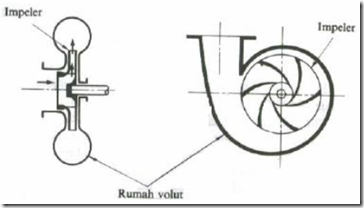

Gambar 54. Skema Pompa Volut
b. Pompa Difusser
Pompa yang mempunyai difusser yang dipasang mengelilingi sudu-sudu.
Gambar 55. Skema Pompa Difusser
Prinsip Kerja Pompa sentrifugal
Pada pompa sentrifugal energi penggerak dari luar diberikan kepada poros yang kemudian digunakan untuk menggerakkan baling-baling atau sudu-sudu. Sudu-sudu memutar cairan yang masuk ke dalam pompa sehingga mengakibatkan energi tekanan dan energi kinetik cairan bertambah. Cairan akan terlempar ke luar akibat gaya sentrifugal yang ditimbulkan gerakan sudu-sudu. Cairan yang keluar dari impeler ditampung oleh saluran berbentuk volut atau spiral di sekeliling sudu-sudu dan disalurkan ke luar pompa melalui difuser. Di dalam difuser ini sebagian energi kecepatan akan diubah menjadi energi tekanan.
Pompa sentrifugal adalah salah satu anggota kelompok variable displacement pump. Sifat dari variable displacement pump adalah volume air per menit yang dihantarkan tidak sama dengan volume air yang dihisap setiap menitnya. Hal ini disebabkan adanya losses pada komponen-komponen utamanya seperti impeler, casing dan penutup mekanis. Losses yang terjadi di sudu-sudu dan casing dapat diakibatkan oleh disain geometri sudu-sudu dan geometri
casingnya. Sedangkan losses pada mechanical seals dapat dikurangi dengan pengguna-an seal yang lebih berkualitas dan pemasangan yang presisi. Prosentase losses di impeler mencapai 2% – 10% dari total debit yang dihantarkan pompa. Penurunan efisiensi yang diakibatkan oleh disefisiensi disain casing mencapai 4,7%. Penggunaan mekanikal seal yang berkualitas baik dapat mengurangi kebocoran pada bagian-bagian yang berputar, sehingga menjadi hanya 10-40 cc/menit.
Dengan adanya acuan seperti disebutkan diatas, maka terbuka peluang untuk meningkatkan unjuk kerjanya dengan cara memodifikasi salah satu atau semua komponen utama pompa sentrifugal tersebut.
Disain sudu-sudu ditentukan oleh bentuk geometri dari sudu-sudu, antara lain meliputi kecepatan spesifik, diameter dalam dan luar sudu-sudu, sudut dalam dan luar kipas (vane), lebar celah pemasukan dan pengeluaran sudu-sudu, ketebalan kipas dan jumlah kipas.
Pompa sentrifugal memiliki dua tipe casing yaitu, volute (spiral) dan diffuser. Casing melakukan fungsi secara efektif mengkonversi gaya sentrifugal yang dihasilkan oleh sudu-sudu menjadi tekanan. Casing tipe volute didesain menyerupai spiral yang mana luas permukaannya semakin membesar kearah lubang pengeluaran. Perubahan luas area tersebut mampu menurunkan kecepatan sehingga tekanannya menjadi meningkat.
Umumnya pompa tipe single stage memiliki casing tipe volute. Casing tipe diffuser memiliki kipas pengarah aliran air pada sekeliling impelernya. Tekanan air selalu meningkat saat melewati difuser sebab secara progresif meningkat luas area antara kipas-kipasnya dalam arah alirannya.

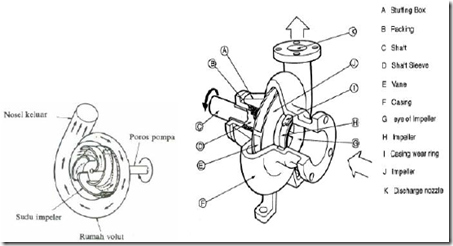

Gambar 56. Prinsip kerja pompa sentrifugal
Kapasitas tergantung beberapa faktor seperti :
- Karakteristik cairan misalnya berat jenis dan viskositas.
- Ukuran saluran masuk dan keluar.
- Ukuran sudu-sudu.
- Kecepatan putaran sudu-sudu.
- Ukuran dan bentuk rongga antar sudu-sudu
- Temperatur bagian hisap, debit dan kondisi tekanan
