Batasan Saluran Konduktor

Sebagaimana diketahui bahwa harga konduktor berkisar 40% dari harga perkilometer jaringan. Batasan-batasannya adalah sebagai berikut:
a) Tarikan AAAC yang diijinkan maksimum 30% dari tegangan putus (Ultimate tensile strength).
b) Tarikan Twisted cable yang diijinkan maksimum 35% dari tegangan putus dari kawat penggantung.
c) Andongan yang terjadi pada SUTR dengan jarak gawang 35-50 meter, tidak boleh lebih dari 1 meter.

Pada kontruksi jaringan tegangan rendah atau menengah harus diperhatikan lintasan yang akan dilewati saluran kabel, misalnya pada saat kabel udara melintasi jalan umum, kabel udara yang dipasang di bawah pekerjaan konstruksi, kabel udara melintasi sungai, dan lintasan- lintasan lain yang perlu perhatian sehubungan dengan keamanan kabel dan keselamatan mereka yang berada di sekitar kabel tersebut.

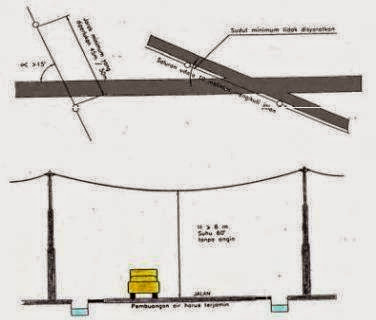

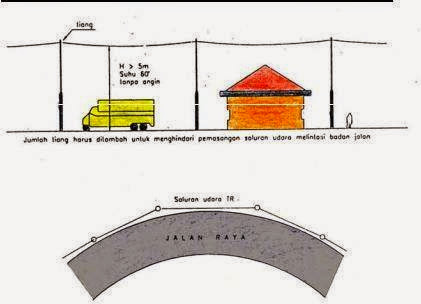

Berikut ini adalah beberapa contoh bentuk saluran kabel udara yang melewati lokasi tersebut, dan ukuran-ukuran jarak aman terhadap lingkungan yang tercantum dapat digunakan sebagai acuan dalam melaksanakaan tugas pemasangan kabel.

Gambar 4-8. Dua Kabel udara (SUTM & SUTR) dipasang pada satu tiang

h > 1 m jika tegangan saluran 2 lebih tinggi dari 1 3 0 V dan lebih rendah dari 5 7 kV
h > 2 m jika tegangan saluran 2 lebih tinggi dari 5 7 kV
