1. Positive Displacement Type : pompa yang bekerja pada pressure tertentu, flow yang dihasilkan bias konstan, internal leakage kecil, putaran naik, maka flownya pun naik. Contoh-contoh dari pompa ini antara lain plunger pump, Gear pump, Vane Pump, Trochoid pump.
2. Non Positive Pump Displacement Type : pompa yang bekerja selain seperti tipe pertama. Contohnya : centrifugal pump, propeller pump.
Pada modul ini hanya dibahas tentang pompa displacement type, sedangkan untuk jenis yang lain dapat dipelajari dari referensi lain. Positive Displacement type, ciri-cirinya :
– pompa ini bekerja pada pressure/tekanan tertentu
– flow yang dihasilkan bias konstan
– internal leakage (kebocoran) kecil
– apabila putaran anaik, flownya pun naik
Ada dua tipe yang sering kita jumpai dan luas aplikasinya, yakni : (1). Internal Gear Pump dan (2) External Gear Pump.

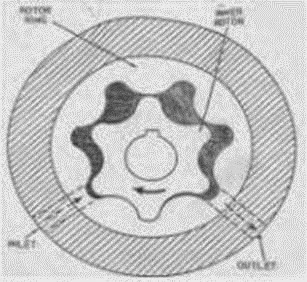

Internal Gear Pump:
Pompa ini sering juga disebut pompa trocoid (Trochoid Pump). Contoh penggunaannya Oil pump engine S6 D105, Pompa pelumas pada Hino, Hidraulik pada alat berat John Deere.

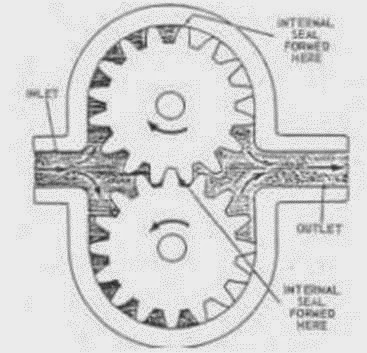

External Gear Pump
Secara garis besarnya External Gear Pump dapat dibagi menjadi 2 (dua) tipe

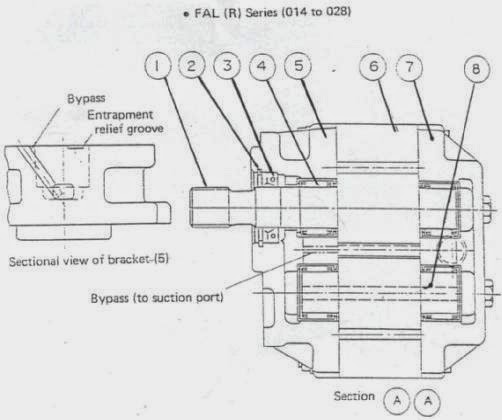

1. Fixed Side Plate type Gear Pump
Pompa jenis ini mempunyai tekanan antara 30 Kg/cm2 sampai dengan 125 kg/cm2. Tipe pompa ini ada juga yang menggunakan side plate yang berfungsi untuk mengurangi side clearence. Komatsu menyebut pompa jenis ini dengan tipe FAL/R dan GAL/R. Mempunyai volumetric efficiency : ? v = 75 – 85 %. Lihat gambar 33.
2. Pressure Balancing Type Gear Pump (Movable Side Plate Type Pompa)
Tipe ini oleh Komatsu distandarkan untuk Serie Discharge Pressure 1402
kglcm , dan disebut dengan PAL/R Pump . Volumetric efficiencynya dapat mencapai 93 % pada maksirnum Rpm dan > 88 % pada setengah rated rpmnya.

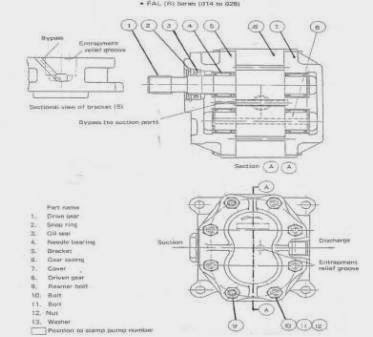

Part name :
1. Drive gear
2. Snap ring
3. Oil seal
4. Needle bearing
5. Bracket
6. Gear Casing
7. Cover
8. Driven Gear
9. Reamer Bolt
10. Bolt
11. Bolt
12. Nut
13. Washer
Gambar 4.72 Pressure Balancing Type Gear Pump
