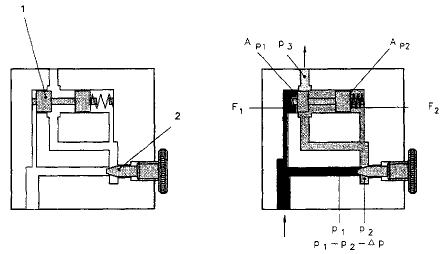

Katup ini berfungsi untuk mengontrol /mengendalikan besar kecilnya aliran cairan hidrolik .Hal ini diasumsikan bahwa besarnya aliran yaitu jumlah volume cairan hidrolik yang mengalir akan mempengaruhi kecepatan gerak aktuator. Macam-macam flow control :
a. Fix flow control yaitu besarnya lubang laluan tetap ( tidak dapat disetel )
b. Adjustable flow control yaitu lubang laluan dapat disetel dengan baut penyetel .
c. Adjustable flow control dengan check valve by pass.
Konstruksi pokok dari flow control ada dua macam yaitu :
- Restrictor (Gambar 23a).
- Orifice (Gambar 23b)
Gambar 24. Flow control satu arah ,yaitu dari arah A ke B diatur dan dari arah B ke A aliran fluida penuh
Gambar 25. Flow control dua arah dan dapat disetel
Tabel macam-macam bentuk ristrictor dan karakteristiknya.
Katup Satu Arah
Katup ini berfungsi untuk mengatur aliran fluida hanya satu arah saja yaitu bila fluida telah melewati katup tersebut maka fluida tidak dapat berbalik arah. Macam-macam katup searah:
Gambar 21a. Lockable non-return valve
Gambar 21b. Lockable double non-return valve
Gambar 22. Katup searah konis (check valve)
Cairan hidrolik dengan tekanan p1 akan mengangkat popet kones sehingga cairan dapat mengalir . Agar tekanan p1 dapat mengangkat popet maka p1> p2 + pF
